آردوینو برد رابط تازهای به نام UNO Media Carrier معرفی کرده است که سه جک صوتی، یک رابط نمایشگر MIPI DSI، دو رابط دوربین MIPI CSI و چند LED رنگی را به بردهای Arduino UNO Q و Arduino VENTUNO Q اضافه میکند.
مشکلی که برد رابط آردوینو UNO حل میکند
هر دو برد UNO Q و VENTUNO Q رابطهای MIPI CSI/DSI و صوتی را در خود دارند، اما این رابطها فقط از طریق هدرهای شصتپین JMEDIA و JMISC در دسترساند؛ هدرهایی که برای اتصال مستقیم یک دوربین یا نمایشگر، چندان کاربردی نیستند. برد UNO Media Carrier دقیقاً همین مشکل را با ارائهی کانکتورهای استاندارد بیستودوپین MIPI و جکهای صوتی ۳.۵ میلیمتری برطرف میکند.

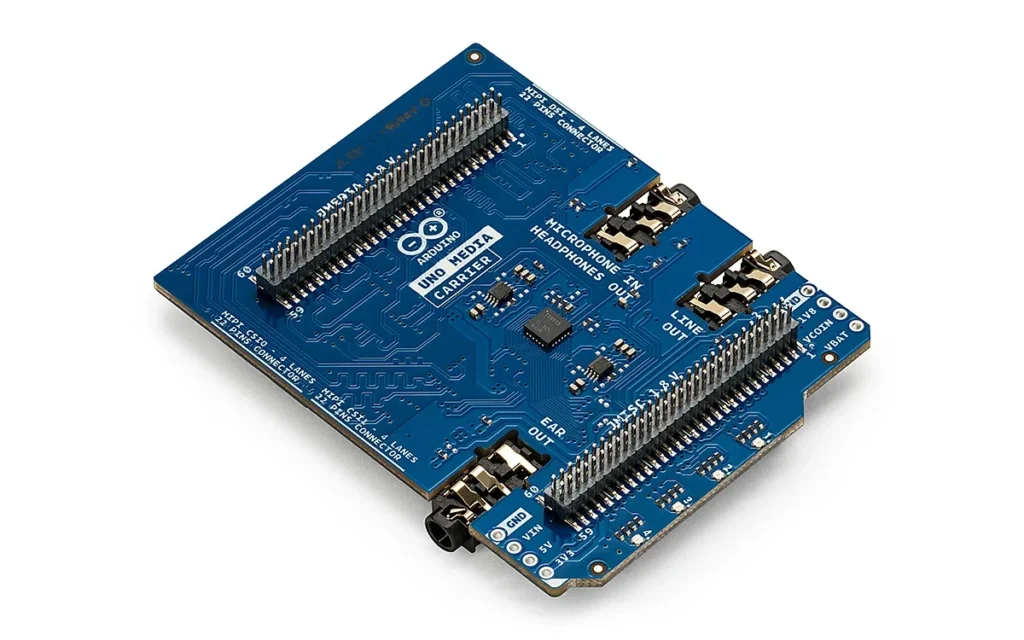

برد رابط Arduino UNO Media Carrier
مشخصات فنی

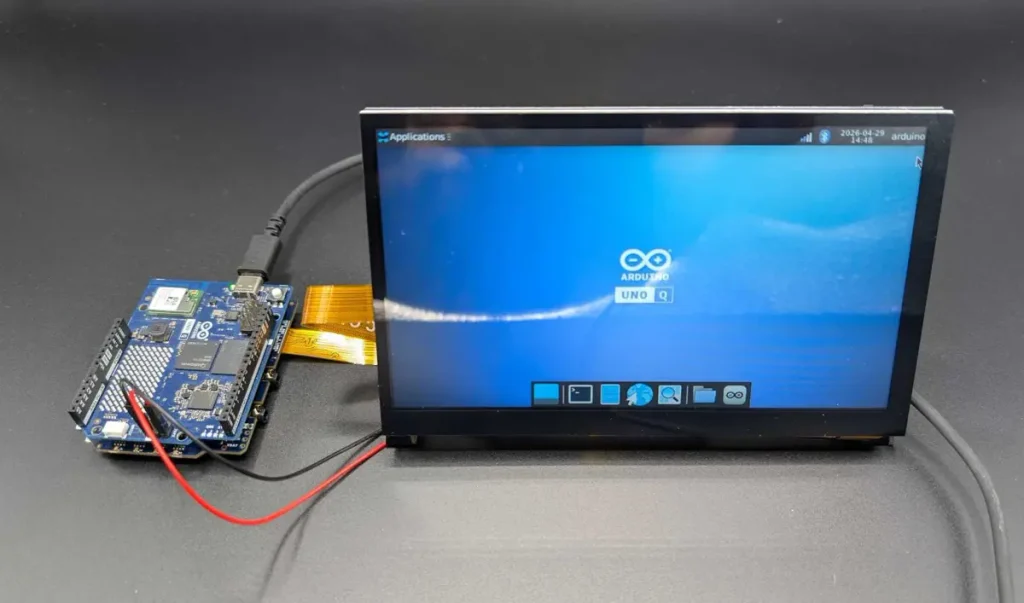

این برد با کد محصول ASX00083، با هر دو خانوادهی UNO Q و VENTUNO Q سازگار است. رابط نمایشگر آن یک کانکتور بیستودوپین MIPI DSI است که با ماژولهای استاندارد نمایشگر MIPI-DSI، از جمله نمایشگرهای لمسی ۵، ۸ و ۱۰.۱ اینچی ویوشر (Waveshare)، سازگاری دارد. برای دوربین، دو کانکتور بیستودوپین MIPI-CSI تعبیه شده که با ماژولهای دوربین بر پایهی حسگر IMX219، مانند ماژول دوربین نسل دوم رزبریپای، کار میکند. در بخش صدا، این برد سه جک ۳.۵ میلیمتری دارد که یکی برای میکروفون یا هدفون، یکی برای خروجی خط صدا و یکی برای خروجی گوشی در نظر گرفته شدهاند.
از نظر اتصال به برد اصلی، UNO Media Carrier از طریق دو کانکتور شصتپین JMEDIA و JMISC (بهصورت عبوری) به برد میزبان وصل میشود و از طریق همین اتصال، به رابطهای I2C، ورودی/خروجی دیجیتال، و یک رابط دوربین موازی هشتبیتی PSSI هم دسترسی میدهد. این برد همچنین چهار LED رنگی RGB دارد و میتواند برق خود را یا مستقیماً از برد میزبان، یا از طریق یک ورودی DC جداگانه با ولتاژ ۷ تا ۲۴ ولت تأمین کند. ابعاد این برد ۶۸.۵۸ در ۵۳.۳۴ میلیمتر و محدودهی دمای کاری آن منفی ۱۰ تا مثبت ۶۰ درجهی سلسیوس است.
مستندات و منابع متنباز

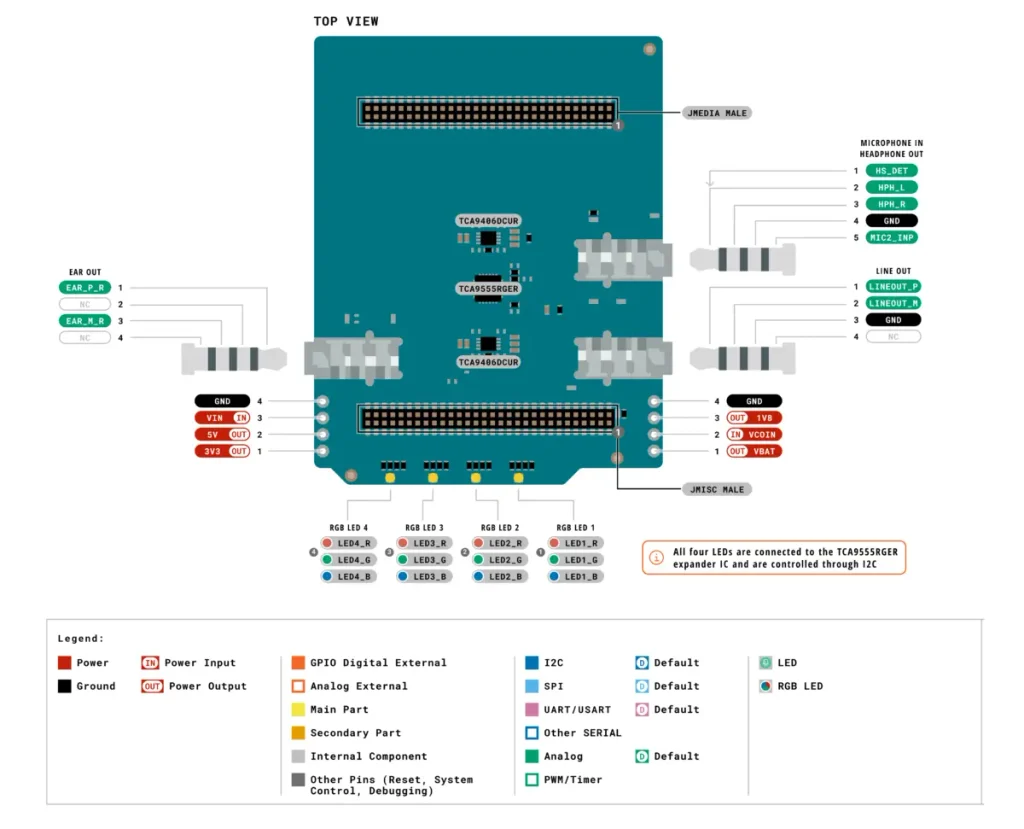

آردوینو برد رابط UNO media carrier را بهطور کامل بهعنوان سختافزار متنباز عرضه کرده و نمودار پایهها، برگهی مشخصات، نقشههای مداری PDF، فایلهای طراحی Altium و فایلهای STEP آن را در سایت مستندات رسمی خود منتشر کرده است. علاوهبر این، یک راهنمای کاربری عمومی و آموزشی برای راهاندازی حالت کیوسک (Kiosk Mode) با استفاده از یک نمایشگر لمسی ویوشر برای این برد در دسترس هستند.
برد UNO Media Carrier با قیمت ۱۹.۲۵ دلار (یا ۱۹.۸۹ یورو با احتساب مالیات بر ارزشافزوده) از فروشگاه رسمی آردوینو قابل خرید است.
پیشتر در ویکیربات، هنگام معرفی پروژهی بازوی رباتیک SO-101 با مغز Arduino VENTUNO Q، دیدیم که چطور دوربینهای متصل به این خانواده از بردها، مستقیماً ورودی مدلهای بینایی-زبان-اقدام مانند SmolVLA را تشکیل میدهند؛ برد تازهی UNO Media Carrier میتواند دقیقاً همین اتصال دوربین را برای چنین پروژههایی سادهتر کند.
